Ruuvitunkit ja sähkökäyttöiset toimilaitteet hoitavat pohjimmiltaan saman tehtävän: ne muuttavat pyörivän liikkeen lineaariseksi liikkeeksi. Tästä samankaltaisuudesta huolimatta niiden rakenteessa, kapasiteetissa ja käyttötavoissa on selkeitä eroja. Paras ratkaisu riippuu siis kyseessä olevasta sovelluksesta.
Ruuvitunkki raskaille kuormille ja pitkille liikepituuksille
Ruuvitunkki on vankka ja hyväksi todettu ratkaisu lineaariseen liikkeeseen. Sitä käytetään usein silloin, kun raskaita kuormia on nostettava, laskettava tai kohdistettava erittäin tarkasti.
Keskeinen etu on mahdollisuus toteuttaa järjestelmiä, joissa on useita nostopisteitä. Useita tunkkeja voidaan synkronoida mekaanisesti yhdysakseleiden ja yhteisen käyttölaitteen avulla tai vaihtoehtoisesti elektronisesti. Tämä mahdollistaa esimerkiksi suurten pöytien, tasojen tai koneenosien nostamisen tasaisesti ja hallitusti.
”Ruuvitunkki on usein hyvä valinta, kun kyseessä ovat suuret voimat, pitkät liikepituudet tai useat nostopisteet. Useita mekaanisesti toisiinsa kytkettyjä tunkkeja hyödyntämällä voidaan rakentaa myös varsin suuria järjestelmiä”, kertoo Mekanexin ruuvitunkkien ja vaihteiden tuotepäällikkö Janne Kalenius.

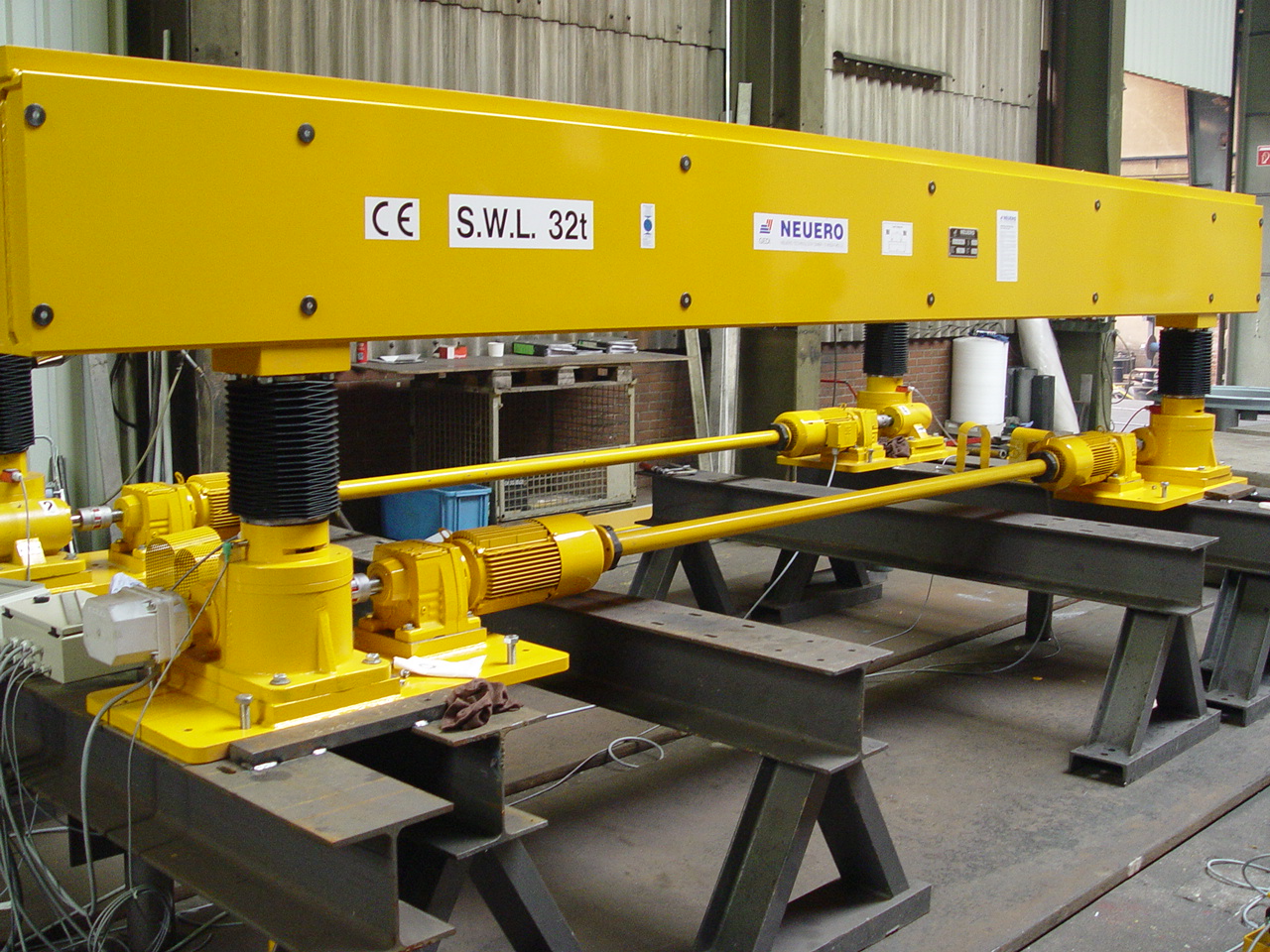

Useita ruuvinostimia voidaan synkronoida mekaanisesti yhdysakseleiden ja yhteisen käyttölaitteen avulla.

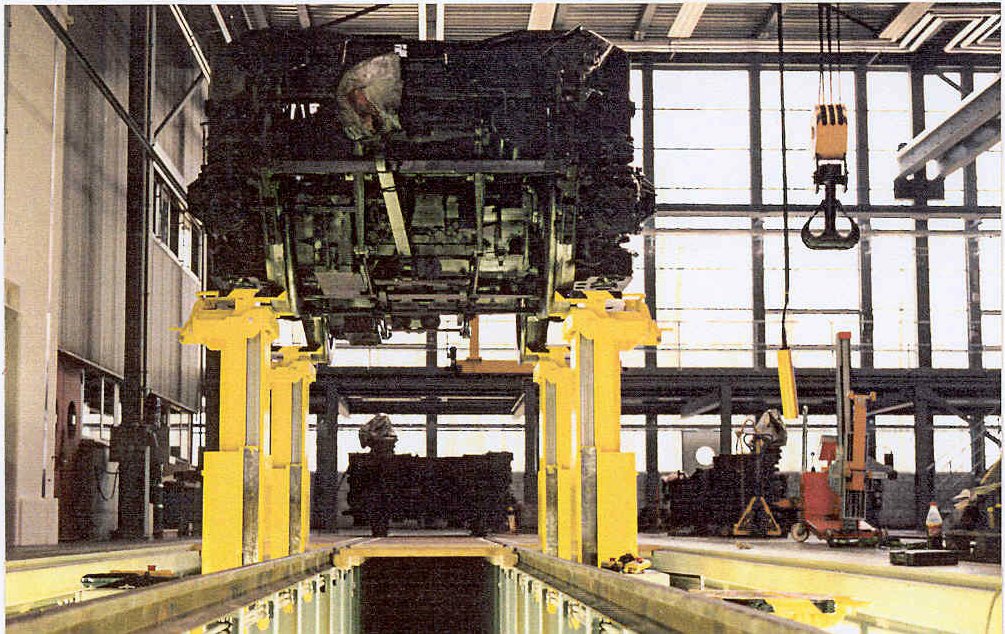

Ruuvitunkit sopivat raskaisiin nostoihin ja järjestelmiin, joissa on useita nostopisteitä.
Ruuvinostimia voidaan myös räätälöidä monin tavoin. Ruuvin, välityssuhteen, moottorin, iskunpituuden ja kiinnitystavan valinnalla ratkaisu voidaan mitoittaa kyseiseen käyttötarkoitukseen sopivaksi.

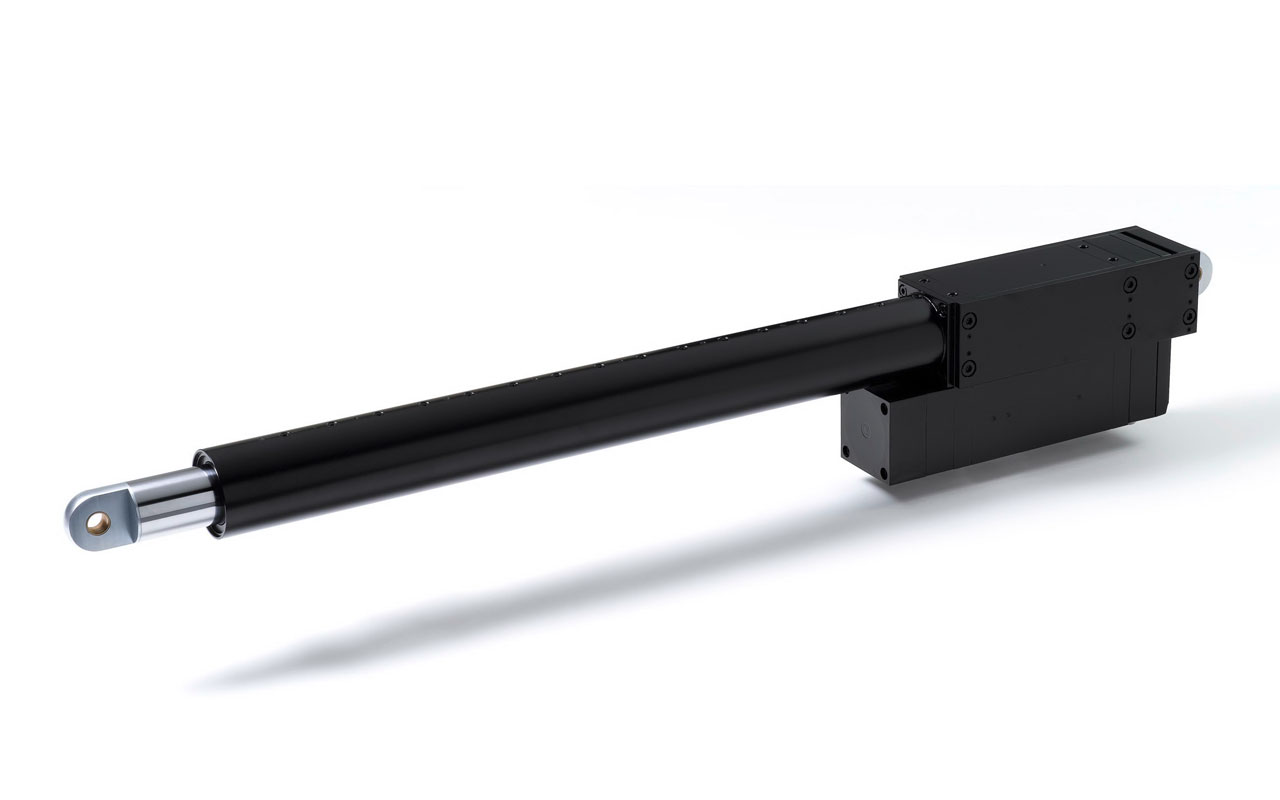

Sähkökäyttöiset toimilaitteet ovat kompakteja ja helppoja asentaa.
Sähkökäyttöinen toimilaite toimii myös ruuviperiaatteella, mutta moottori, vaihteisto ja ruuvimekanismi on integroitu yhdeksi kokonaiseksi yksiköksi. Tämä johtaa kompaktiin ratkaisuun, joka on helppo asentaa ja ohjata.
Toimilaitteet sopivat siksi hyvin sovelluksiin, jotka vaativat valmiin sähköisen käyttöyksikön ja joissa tila, helppo asennus ja ohjaus ovat keskeisiä tekijöitä.
Useita toimilaitteita voidaan myös synkronoida elektronisesti. Tämä mahdollistaa niiden käytön malleissa, joissa on useita nostopisteitä, ilman että yksiköitä tarvitsee yhdistää mekaanisia akseleita.
Useita sähkökäyttöisiä toimilaitteita voidaan synkronoida elektronisesti, kun useiden nostopisteiden on toimittava samanaikaisesti.
Toinen ero liittyy kuormaan. Eleron toimilaitteiden kohdalla taulukoissa ilmoitetut arvot pätevät sekä työntö- että vetosuunnassa. Tämän vuoksi voiman laadun – eli sen, onko kyseessä veto- vai puristusvoima – huomioiminen ei yleensä ole tarpeen samalla tavalla kuin esimerkiksi tunkin kohdalla.
Sähkökäyttöiset Toimilaitteet ovat kokonaisvaltaisia lineaarikäyttöyksiköitä, jotka on helppo integroida ja ohjata.
Ruuvinostin vai sähkökäyttöinen toimilaite? Keskeisiä eroja
| Ruuvinostin | Sähkökäyttöinen toimilaite | |
|---|---|---|
| Voima | Soveltuu suurille kuormille | Kevyistä suhteellisen suuriin kuormiin |
| Iskunpituus | Jopa n. 6m (nyrkkisääntö) | Jopa n. 1 m (nyrkkisääntö) |
| Useat nostopisteet | Voidaan synkronoida mekaanisesti tai elektronisesti | Voidaan synkronoida elektronisesti |
| Asennus | Koostuu moottorista, vaihteistosta ja mahdollisesta voimansiirrosta | Kompakt, integrerad drivenhet |
| Ohjaus | Mukautettavissa järjestelmiin | Helppo integroida sähköisiin ohjausjärjestelmiin |
| Puristuskuorma | Nurjahdusriski on huomioitava | Eleron taulukkoarvot pätevät sekä veto-ja puristusvoimalle |
| Räätälöinti | Suuri joustavuus kokoonapanon suhteen | Valmis yksikkö, joissa paljon vaihtoehtoja |
Rakenne vaikuttaa valintaan
Tärkeä tekijä ruuvinostimen mitoituksessa on se, kohdistuuko ruuviin veto- vai puristuskuorma.
Vetokuormituksessa ruuviin kohdistuu pääasiassa vain vetoa. Puristuskuormituksessa on sen sijaan huomioitava myös nurjahdusriski. Pitkä ruuvi saattaa kestää suuren aksiaalisen kuorman, mutta muuttua silti epävakaaksi puristusvoiman alaisena. Siksi sekä ruuvin pituus että sen kiinnitystapa vaikuttavat sallittuun kuormaan.
Eleron toimilaitteiden kohdalla ilmoitetut taulukkoarvot pätevät puolestaan sekä puristus- että vetosuunnassa. Tämän vuoksi voiman veto- tai puristusluonnetta ei yleensä tarvitse huomioida samalla tavalla kuin ruuvinostimen kohdalla.
”On helppo keskittyä pelkkään nostokykyyn, mutta nostimen kohdalla on tarkasteltava koko rakennetta. Iskun pituus, nopeus, kiinnitystapa sekä se, toimiiko ruuvi puristus- vai vetovoimalla, voivat kaikki vaikuttaa oikean ratkaisun valintaan”, sanoo Janne Kalenius.
Oikea ratkaisu lähtee sovelluksesta
Ei siis ole olemassa yksiselitteistä vastausta siihen, kumpi on parempi: ruuvinostin vai sähkökäyttöinen toimilaite. Paperilla kaksi ratkaisua saattaa suorittaa saman liikkeen, mutta kohdata täysin erilaiset vaatimukset koneeseen integroitaessa.
Huomioon otettavia tekijöitä ovat muun muassa kuorma, iskunpituus, nopeus, nostopisteiden määrä, käytettävissä oleva tila, asennustapa, ohjaus sekä se, työntääkö vai vetääkö laite kuormaa.
Mekanex auttaa oikean ratkaisun mitoituksessa ja valinnassa kyseisen sovelluksen vaatimusten mukaisesti.
