N-flex kytkimet ovat elastisia kytkimiä, jotka siirtävät vääntömomenttia kahden akselin välillä samalla vaimentaen tärinää ja kompensoiden linjausvirheitä – säteittäisiä, aksiaalisia ja kulmapoikkeamia. Ne sopivat erityisesti pumppu- ja moottorikäyttöihin, joissa hiljainen käynti ja helppo huolto ovat tärkeitä. Mekanexilla on varastossa kytkimiä kokoluokissa 80–250 navan esiporauksella tai jossa on Taber-Lock holkkikiinnitys. Voimme toimittaa suurempia kytkinkokoja pyynnöstä.
Mitkä ovat N-flex kytkimen edut?
- Suojaa herkkiä komponentteja ylikuormitukselta ja kulumiselta
- Kompensoi säteittäisiä, aksiaalisia ja kulmapoikkeamia
- Modulaarinen järjestelmä useilla eri kokoonpanoilla
- Huoltovapaa – voitelua ei tarvita
- Hiljainen ja tärinävaimennettu toiminta
- Välikappalerakenne mahdollistaa helpomman huollon
- Saatavilla Taper-Lock-navalla nopeaa asennusta varten
- Valintamahdollisuus: poraus, kiilaura, välikappaleen pituus ja materiaalivalinta
Miten N-flex on modulaarinen?

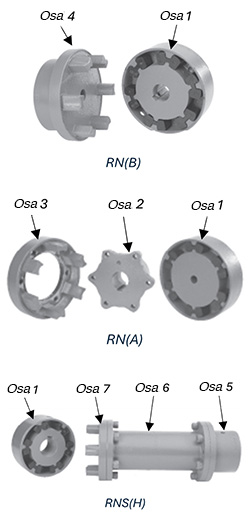

N-flexissä on 7 eri osaa, jotka voidaan yhdistää kolmeksi erilaiseksi kytkintyypiksi.
Osa 1 sisältää kumielementin ja sitä tarvitaan kaikissa kytkimissä.

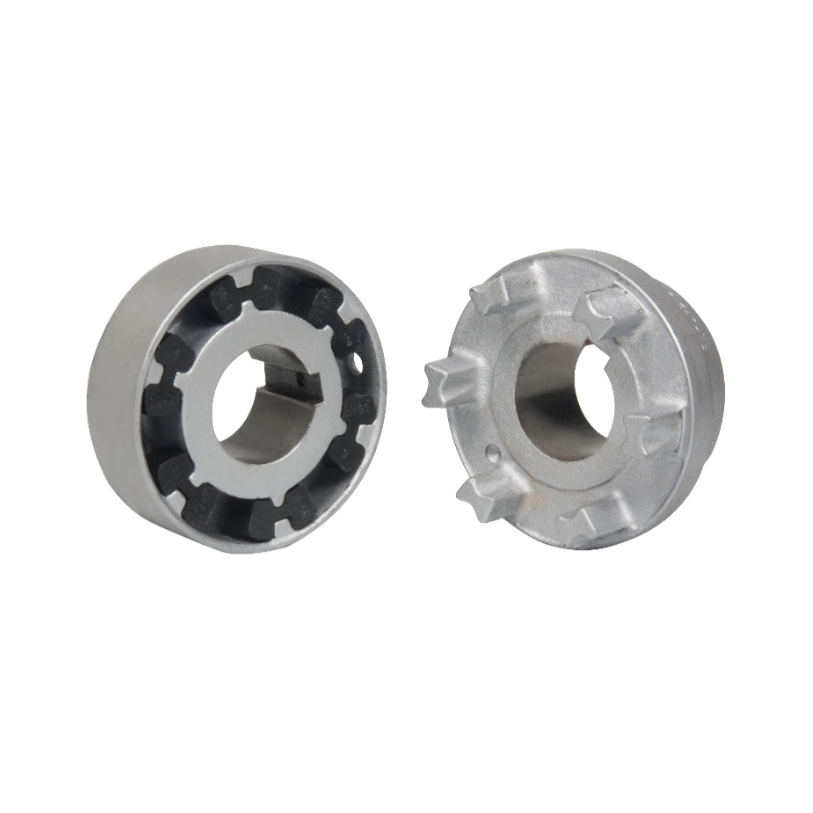

Kytkintyypin RN(B) luomiseksi osa 1 yhdistetään osan 4 kanssa. Tämä kytkin toimii hyvin, kun haluat yksinkertaisen kytkimen vääntömomentin siirtoon.
Kytkintyypin RN(A) osalta osa 1 yhdistetään osien 2 ja 3 kanssa. Osat 2 ja 3 toimitetaan yhtenä osana ja ne voidaan erottaa irrottamalla muutama ruuvi. Tämä tarkoittaa, että yksi osa voidaan työntää taaksepäin ja kumielementti voidaan vaihtaa ilman, että moottoria tai vaihteistoa tarvitsee siirtää.
Osat 5, 6 ja 7 yhdessä osan 1 kanssa muodostavat kytkimen tyypin RNS(H). Osa 7 on kytkentäosa osien 1 ja 6 välillä. Osa 6 on väliputki, joka voidaan valmistaa haluttuun pituuteen, ja osa 5 on kytkimen viimeinen osa. Tämä kytkin on hyvä, jos vaihteen ja moottorin välistä etäisyyttä ei voida muuttaa tai jos haluat yksinkertaistaa huoltoa entisestään. Tämän rakenteen ansiosta esimerkiksi pumppu voidaan vetää ulos huoltoa varten yksinkertaisesti löysäämällä muutama ruuvi ja poistamalla väliputki. Loput komponentit voivat jäädä paikoilleen, mikä vähentää merkittävästi purkamista.
Milloin N-flex-kytkimiä käytetään?
- Vesi-, liete- ja kemikaalipumput
- Tuulettimet ja kompressorit
- Kuljettimet ja annostelujärjestelmät
- Yleiskäyttöiset moottorit, joissa halutaan toleranssi linjausvirheille ja tärinänvaimennukselle
Mitä materiaaleja elastomeerielementille on saatavilla?
- Vakio: NBR (nitriilikumi)
- Vaihtoehto: Polyuretaani (jopa 1,5 kertaa suurempi vääntömomentti)
- Erikois: H-Trans progressiivisella jäykkyydellä tehokkaan tärinänvaimennuksen takaamiseksi
Mitä kokoja on saatavilla?
- Vakioversio (RN): Koko 68–250
- Väliputkiversio (RNS): Koko 80–250
- Kartioholkkiversio (TL): Koko 80–250
